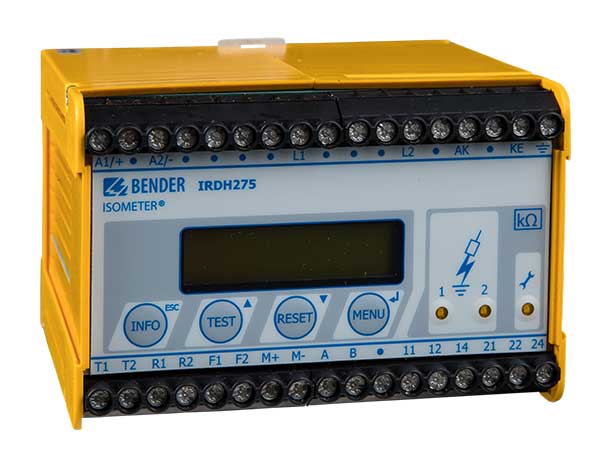

ISOMETER® IRDH275BM-7 con AGH675S-7...

Vigilancia del aislamiento para Sistemas IT de AC y DC
Aplicación para accionamientos con convertidores de media tensión de hasta 15,5 kV
En combinación con AGH675S-7 y AGH675S- MV15
Memoria histórica con reloj en tiempo real para almacenar mensajes de alarma con fecha/hora
Interfaz RS-485 con aislamiento galvánico para el intercambio de datos

La combinación de ISOMETER® IRDH275BM-7 y del aparato de acoplamiento AGH675S-7 o de los aparatos de acoplamiento AGH675S-7MV15 vigila la resistencia de aislamiento de sistemas de mediana tensión aislados de tierra (Sistemas IT). Es de utilización universal en sistemas 3AC, sistemas combinados AC/DC y en sistemas DC. En los sistemas AC puede haber, además, numerosos componentes de la instalación alimentados por corriente continua. Gracias al procedimiento de medida AMP^Plus estos aparatos cumplen, especialmente, las exigencias de los más modernos suministros de corriente que, con frecuencia, contienen convertidores, rectificadores de corriente, reguladores a tiristores y componentes de corriente continua conectados directamente. El IRDH275BM-7 toma en consideración las capacidades de derivación, mediante adaptación automática para optimización del tiempo de medida.

¿Alguna duda? Contáctenos!

Vigilancia del aislamiento para Sistemas IT de AC y DC
Aplicación para accionamientos con convertidores de media tensión de hasta 15,5 kV
En combinación con AGH675S-7 y AGH675S- MV15
Memoria histórica con reloj en tiempo real para almacenar mensajes de alarma con fecha/hora
Interfaz RS-485 con aislamiento galvánico para el intercambio de datos

La combinación de ISOMETER® IRDH275BM-7 y del aparato de acoplamiento AGH675S-7 o de los aparatos de acoplamiento AGH675S-7MV15 vigila la resistencia de aislamiento de sistemas de mediana tensión aislados de tierra (Sistemas IT). Es de utilización universal en sistemas 3AC, sistemas combinados AC/DC y en sistemas DC. En los sistemas AC puede haber, además, numerosos componentes de la instalación alimentados por corriente continua. Gracias al procedimiento de medida AMP^Plus estos aparatos cumplen, especialmente, las exigencias de los más modernos suministros de corriente que, con frecuencia, contienen convertidores, rectificadores de corriente, reguladores a tiristores y componentes de corriente continua conectados directamente. El IRDH275BM-7 toma en consideración las capacidades de derivación, mediante adaptación automática para optimización del tiempo de medida.

¿Alguna duda? Contáctenos!

Características

Vigilancia de aislamiento para accionamientos con convertidores de media tensión hasta 15,5 kV
Dos valores de respuesta ajustables por separado 100 kΩ…10 MΩ
Procedimiento de medida AMP^Plus (patente europea: EP 0 654 673 B1)
Adaptación automática a la capacidad de derivación de red
Tecla Info para la indicación del ajuste del aparato y la capacidad de derivación de red
Memoria de eventos con reloj de tiempo real para guardar los mensajes de alarma con fecha y hora
Interface BMS (interface Bender de aparatos de medida) para el intercambio de datos con otros componentes Bender (RS-485 con separación galvánica)
Salida de corriente 0(4)…20 mA (con separación galvánica) análoga al valor de aislamiento medido de la red

Autovigilancia con aviso automático
Autotest automático seleccionable
Conexión para indicación externa de kΩ
Tecla Test y Reset
Conexión tecla Test y Reset externa
Dos relés de alarma separados, con dos contactos conmutados libres de potencial
Circuito de corriente de trabajo o de reposo seleccionable
Indicación en texto en dos líneas iluminada
Ajuste a distancia de terminados parámetros a través de Internet (opción: COM465IP necesario por lo menos con la opción C)

Aplicaciones

Sistemas AC, DC o AC/DC de media tensión
Sistemas de media tensión AC/DC con componentes de corriente continua conectados directamente como rectificadores de corriente, convertidores, accionamientos de corriente continua regulados a tiristores, etc.
