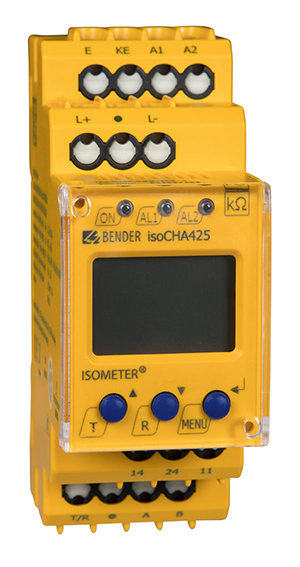

ISOMETER® isoCHA425

Monitorización de la resistencia de aislamiento de las estaciones de recarga DC según CSS o CHAdeMO
Detección de fallos de aislamiento asimétricos en el rango de tensión de 50 V a 400 V DC en menos de 1 s
Detección de fallos de aislamiento simétricos menos de 10 s
Medición de la tensión del sistema (True RMS) con detección de mínima y máxima tensión.
Medición de las tensiones del sistema DC a tierra (L+/PE y L-/PE)

El ISOMETER® supervisa la resistencia de aislamiento RF para estaciones de carga rápida de DC según la norma CHAdeMO o según el Sistema de Carga Combinada (CCS) para rangos de tensión de red nominales entre DC 0 V y 400 V. Los fallos de aislamiento unipolares se detectan en ≤ 1 segundo y los fallos de aislamiento simetricos en ≤ 10 segundos. La capacidad de derivación máxima permitida del sistema es 5 μF.

La necesaria parametrización individual hace que el equipo se adapte a la instalación y a las condiciones de funcionamiento in situ, para cumplir los requisitos de las normas.

Hay que observar los límites del campo de aplicación indicado en los datos técnicos. Cualquier otro uso o uso que vaya más allá de esto se considerará uso indebido.

¿Alguna duda? Contáctenos!

Monitorización de la resistencia de aislamiento de las estaciones de recarga DC según CSS o CHAdeMO
Detección de fallos de aislamiento asimétricos en el rango de tensión de 50 V a 400 V DC en menos de 1 s
Detección de fallos de aislamiento simétricos menos de 10 s
Medición de la tensión del sistema (True RMS) con detección de mínima y máxima tensión.
Medición de las tensiones del sistema DC a tierra (L+/PE y L-/PE)

El ISOMETER® supervisa la resistencia de aislamiento RF para estaciones de carga rápida de DC según la norma CHAdeMO o según el Sistema de Carga Combinada (CCS) para rangos de tensión de red nominales entre DC 0 V y 400 V. Los fallos de aislamiento unipolares se detectan en ≤ 1 segundo y los fallos de aislamiento simetricos en ≤ 10 segundos. La capacidad de derivación máxima permitida del sistema es 5 μF.

La necesaria parametrización individual hace que el equipo se adapte a la instalación y a las condiciones de funcionamiento in situ, para cumplir los requisitos de las normas.

Hay que observar los límites del campo de aplicación indicado en los datos técnicos. Cualquier otro uso o uso que vaya más allá de esto se considerará uso indebido.

¿Alguna duda? Contáctenos!

Características

Monitorización de la resistencia de aislamiento R_F de los puntos de carga de DC según la norma CHAdeMO o el Sistema de Carga Combinada (CCS).
CHAdeMO (modo CHd):
– Capacidad de fuga de red máxima 1,6 μF por conductor
– Detección de fallos de aislamiento en el rango de tensión de red de 50 V a 400 V
– Tiempos de respuesta de los fallos de aislamiento unipolares R_FU:
• R_FU ≤ 100 kΩ: máx. 1 s
• 100 kΩ < R_FU ≤ 2 MΩ: máx. 10 s
– Tiempo de respuesta del fallo de aislamiento bipolar R_FS: máx. 10 s
CCS (Mode dc):
– Detección de fallos de aislamiento de hasta 2 MΩ.
– Capacidad de fuga máxima del sistema C_e: 5 μF.
– Tiempo de respuesta t_an a C_e ≤ 5 μF o R_F ≤ 100 kΩ: máx. 10 s
• Medida de la capacidad de fuga del sistema C_e
• Medida de la tensión nominal de red U_n (True-RMS) con detección de sub/sobretensión
• Medida de las tensiones de desplazamiento de DC U_L1e (entre L+ y tierra) y U_L2e
(entre L- y tierra)

Retardo de arranque, respuesta y liberación ajustables
Dos rangos de valores de respuesta ajustables por separado de 5…250 kΩ (preaviso, alarma)
Salida de alarmas mediante LED ('AL1', 'AL2'), pantalla y relé de alarma ('K1', 'K2')
Autocomprobación automática de la unidad con supervisión de la conexión
Comportamiento de la corriente de reposo o de funcionamiento de los relés seleccionable
Visualización de valores medidos en la pantalla LCD multifunción
Memoria de alarmas activable
RS-485 (separación galvánica) con los siguientes protocolos:
– Interfaz BMS (interfaz de dispositivos Bender) para el intercambio de datos con otros componentes Bender
– Modbus RTU
– IsoData (para la salida continua de datos)
Protección por contraseña contra la modificación no autorizada de parámetros
Modo de parada para desactivar el generador de impulsos de medida

Aplicaciones

Estaciones de recarga DC para vehículos eléctricos según CSS o CHAdeMO
