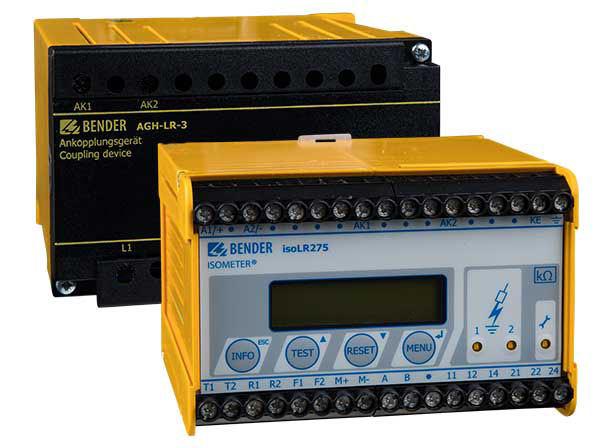

ISOMETER® isoLR275 con AGH-LR
- Monitor de falla a tierra para sistemas de IT de AC y DC
- Para circuitos principales con bajo nivel de resistencia de aislamiento
- Valores de respuesta ajustables por separado 200 Ω… 100 kΩ
- Relé de desconexión para el funcionamiento de varios ISOMETER® en sistemas IT interconectados
- Memoria del historial con reloj en tiempo real para almacenar mensajes de alarma con fecha y hora
El ISOMETER isoLR275 con el acoplador AGH-LR vigila la resistencia del aislamiento. Es de aplicación universal en sistemas 3(N) AC-, AC/DC- y DC. EI los sistemas AC también pueden existir equipos con componente de corriente continua (p.ej. rectificadores, convertidores, motores de continua regulados por tiristores). La adaptación a la capacidad de red es automática. Para acoplar al margen de tensión nominal se debe utilizar el acoplador AGH-LR que se incluye en el suministro. El isoLR275 puede operar con otros componentes del bus BMS.
- Monitor de falla a tierra para sistemas de IT de AC y DC
- Para circuitos principales con bajo nivel de resistencia de aislamiento
- Valores de respuesta ajustables por separado 200 Ω… 100 kΩ
- Relé de desconexión para el funcionamiento de varios ISOMETER® en sistemas IT interconectados
- Memoria del historial con reloj en tiempo real para almacenar mensajes de alarma con fecha y hora
El ISOMETER isoLR275 con el acoplador AGH-LR vigila la resistencia del aislamiento. Es de aplicación universal en sistemas 3(N) AC-, AC/DC- y DC. EI los sistemas AC también pueden existir equipos con componente de corriente continua (p.ej. rectificadores, convertidores, motores de continua regulados por tiristores). La adaptación a la capacidad de red es automática. Para acoplar al margen de tensión nominal se debe utilizar el acoplador AGH-LR que se incluye en el suministro. El isoLR275 puede operar con otros componentes del bus BMS.
Características
isoLR275
- ISOMETER® para sistemas IT de tensión alterna con rectificadores o convertidores unidos galvánicamente y para sistemas IT de tensión continua (IT = redes aisladas de tierra)
- Especialmente adecuado para la vigilancia de instalaciones de bajo aislamiento
- isoLR275 siempre trabaja junto con el acoplador AGH-LR
- Adaptación automática a la capacitancia de fuga la red existente
- Procedimiento de medida AMPPlus (patente europea: EP 0 654 673 B1)
- Perfiles de medición seleccionables para diversas exigencias
- Dos márgenes de valores de respuesta ajustables por separado de 0,2…100 kΩ cada uno (Alarma 1, Alarma 2)
- Display LC de dos líneas
- Autotest automático
- Memoria de eventos con reloj de tiempo real para guardar los mensajes de alarma con fecha y hora
- Interface BMS (interface Bender de aparatos de medida) para el intercambio de datos con otros componentes Bender (RS-485 con separación galvánica)
- Desconexión interna del ISOMETER® (mediante señal de control; bornas F1/F2) del sistema IT a vigilar (p.ej. en caso de acoplamiento de varios ISOMETER®)
- Salida de corriente 0(4)…20 mA (con separación galvánica) en relación al
- valor de aislamiento medido de la red
AGH-LR
- Acoplador necesario para el ISOMETER® isoLR275
- Margen de tensión nominal AC 0…793 V y DC 0…1100 V
- Fijación rápida sobre riel DIN
Aplicaciones
- Circuitos principales de AC, DC o AC/DC
- Sistemas IT con inversores conectados directamente
- Sistemas IT con grandes capacitancias de fuga de red de hasta 500 μF
- Sistemas IT con oscilaciones de tensión altas pero lentas
- Instalaciones con fuentes de alimentación conmutadas
- Sistemas IT acoplados
ISOMETER® isoLR275 con AGH-LR Variante(s)
| Tipo | Tensión nominal de red Un | Tensión de alimentación US | Ref. |
|---|---|---|---|
| isoLR275-327 + AGH-LR-3 Kit que consta de: isoLR275-327 AGH-LR | 3(N) AC 0…793 V / DC 0…1100 V | AC 19,2…55 V / DC 19,2…72 V | B91065702W B91065700W B98039022W |
| isoLR275-335 + AGH-LR Kit que consta de: isoLR275-335 AGH-LR-3 | 3(N)AC 0…793 V / DC 0…1100 V | AC 88…264 V / DC 77…286 V | B91065703W B91065701W B98039022W |
