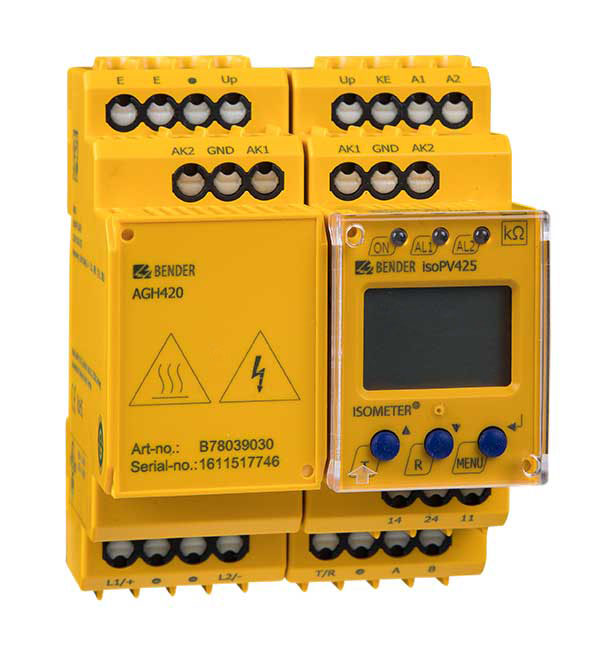

ISOMETER® isoPV425 con AGH420

Monitor de falla a tierra para sistemas de IT de AC y DC
Aplicación para sistemas fotovoltaicos hasta AC 690 V / DC 1000 V
Adaptación automática a la capacitancia de fuga del sistema hasta 1000 μF
Medida de la tensión nominal del sistema (rms) con detección de subtensión y sobretensión

La serie de monitores ISOMETER® isoPV425 vigilan la resistencia de aislamiento de circuitos de corriente principales AC/DC aislados de tierra (sistemas IT) con tensiones de red nominales de 3(N)AC, AC, AC/DC 0…690 V o DC 0…1000 V

Los componentes de sistemas AC/DC alimentados con corriente continua no influyen sobre el comportamiento de respuesta. Gracias a la tensión de alimentación aislada también es posible la vigilancia de un sistema sin tensión. La capacidad de derivación de red máxima es de 1000 μF.

¿Alguna duda? Contáctenos!

Monitor de falla a tierra para sistemas de IT de AC y DC
Aplicación para sistemas fotovoltaicos hasta AC 690 V / DC 1000 V
Adaptación automática a la capacitancia de fuga del sistema hasta 1000 μF
Medida de la tensión nominal del sistema (rms) con detección de subtensión y sobretensión

La serie de monitores ISOMETER® isoPV425 vigilan la resistencia de aislamiento de circuitos de corriente principales AC/DC aislados de tierra (sistemas IT) con tensiones de red nominales de 3(N)AC, AC, AC/DC 0…690 V o DC 0…1000 V

Los componentes de sistemas AC/DC alimentados con corriente continua no influyen sobre el comportamiento de respuesta. Gracias a la tensión de alimentación aislada también es posible la vigilancia de un sistema sin tensión. La capacidad de derivación de red máxima es de 1000 μF.

¿Alguna duda? Contáctenos!

Características

Vigilancia de sistemas AC y DC aislados de tierra con rectificadores o convertidores conectados
Medida de la tensión de red (RMS) con detección de min./máx. tensión
Medida de las tensiones DC entre red y tierra (L+/PE y L-/PE)
Adaptación automática a la capacidad de derivación de red hasta ≤ 1000 μF
Autotest automático con vigilancia de conexión
Retardo de arranque, disparo y reposición ajustables
Dos márgenes de valores de respuesta ajustables por separado de 1…500kΩ (Alarma 1, Alarma 2)
Las alarmas son mostradas a través de LEDs (AL1, AL2, un display y relés de alarma (K1, K2)

Corriente de trabajo/reposo seleccionable
Indicación de valores de medida a través de pantalla LCD multifunción
Memorización de errores seleccionable
RS-485 (con separación galvánica) con los siguientes protocolos:
– interface BMS (interface de aparatos de medida Bender) para el intercambio de datos con otros componentes de Bender
– Modbus RTU
– IsoData (para la emisión continua de datos)
Protección por contraseña contra la modificación no autorizada de parámetros

Aplicaciones

Circuitos principales en AC, DC o AC/DC
Instalaciones fotovoltaicas con inversores conectados directamente
Instalaciones fotovoltaicas con grandes capacitancias de fuga
Instalaciones fotovoltaicas con altas variaciones de tensión pero lentas
Instalaciones con fuentes de red conmutadas
