LINETRAXX® MRCDB300 series
Los dispositivos de la serie MRCDB300 sensibles a AC/DC se utilizan como protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT) en los que pueden producirse corrientes de falla de AC o DC.
Parte de estos sistemas son particularmente cargas que contienen rectificadores de seis pulsos o rectificadores unidireccionales, como convertidores, cargadores de baterías, equipos de obra con drives de frecuencia variable. Cuando se alcanza el valor de respuesta IΔn2 (alarma), los relés de salida K1 y K2 conmutan.
Al utilizar un módulo MRCDB300 y un elemento de conmutación con propiedades de aislamiento, esta combinación cumple los requisitos de la IEC 60947-2 Anexo M para un dispositivo de protección MRCD.
La aplicación está destinada específicamente a objetivos de protección como la protección de personas, protección contra incendios y protección de plantas. El elemento de conmutación no debe superar un tiempo de desconexión de 20 ms.

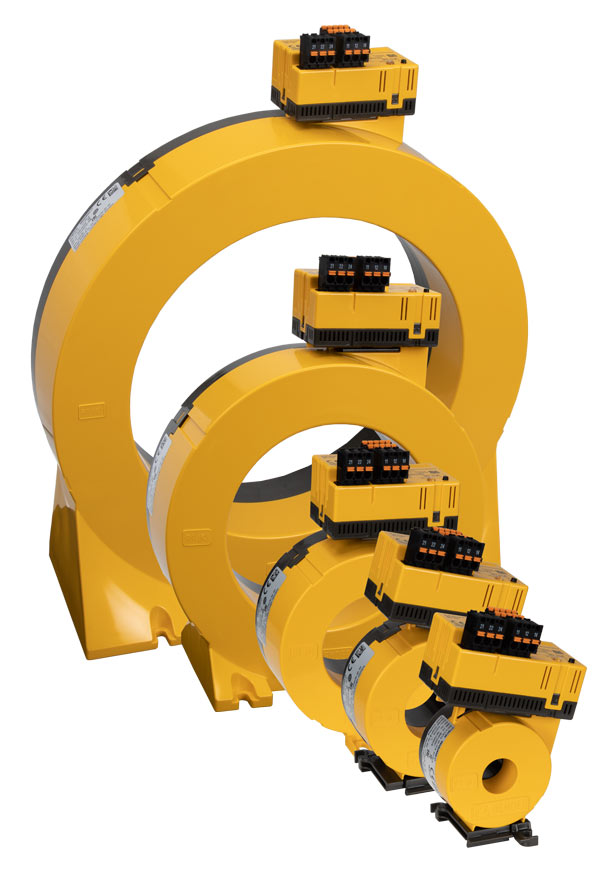

Los módulos de monitoreo de corriente diferencial constan cada uno, del dispositivo de evaluación MRCDB300 y un transformador de corriente de medida de la serie CTBC20 (P)… 210 (P), si se piden por separado estos dos componentes deben conectarse y calibrarse durante la puesta en servicio.
Los transformadores de corriente de medida de la serie CTBC20P… 210P cuentan con un blindaje magnético integrado y son adecuados para aplicaciones con altas corrientes de carga o corrientes de arranque.
Los dispositivos de la serie MRCDB300 sensibles a AC/DC se utilizan como protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT) en los que pueden producirse corrientes de falla de AC o DC.
Parte de estos sistemas son particularmente cargas que contienen rectificadores de seis pulsos o rectificadores unidireccionales, como convertidores, cargadores de baterías, equipos de obra con drives de frecuencia variable. Cuando se alcanza el valor de respuesta IΔn2 (alarma), los relés de salida K1 y K2 conmutan.
Al utilizar un módulo MRCDB300 y un elemento de conmutación con propiedades de aislamiento, esta combinación cumple los requisitos de la IEC 60947-2 Anexo M para un dispositivo de protección MRCD.
La aplicación está destinada específicamente a objetivos de protección como la protección de personas, protección contra incendios y protección de plantas. El elemento de conmutación no debe superar un tiempo de desconexión de 20 ms.
Los módulos de monitoreo de corriente diferencial constan cada uno, del dispositivo de evaluación MRCDB300 y un transformador de corriente de medida de la serie CTBC20 (P)… 210 (P), si se piden por separado estos dos componentes deben conectarse y calibrarse durante la puesta en servicio.
Los transformadores de corriente de medida de la serie CTBC20P… 210P cuentan con un blindaje magnético integrado y son adecuados para aplicaciones con altas corrientes de carga o corrientes de arranque.
Características
- Estructura de un dispositivo de protección según DIN EN 60947-2, Anexo M, en combinación con un disyuntor que tiene propiedades de seccionamiento
- Monitorización del disyuntor conectado mediante monitorización del interruptor
- Interfaz RS-485 con Modbus RTU (lectura de valores medidos/parametrización)
- Salidas de conmutación integradas con dos relés de contacto K1 y K2 (aislados galvánicamente)
- Cumple los objetivos de protección de personas, contra incendios y de instalaciones (en función de la variante)
- Margen de frecuencia DC…100 kHz
- Botón combinado de Test y Reset
- LED multicolor para funcionamiento, superación de valor de respuesta, fallo y mensajes de estado
- Registro de valores medidos universal tipo B según IEC 60755
- Registro de valores medidos universal tipo B+ según VDE 0664-400
- Carcasa de electrónica intercambiable sin separación mecánica de los conductores primarios
- Ampliación/reequipamiento o modificación de funciones en caso de modificación de los requisitos de
monitorización - Insensible a corrientes de carga gracias al apantallamiento magnético total (solo CTBC20P…210P)
- Monitorización de conexiones del transformador de medida de corriente con corriente de prueba cíclica
- Uso de todos los MRCDB300 para todos los tamaños de transformador de medida de corriente CTBC…
- Tensión de alimentación DC 24 V
Aplicaciones
- para aplicaciones MRCD
LINETRAXX® MRCDB300 series Variante(s)
Composición de un módulo MRCD:
Módulo electrónico + TC de medida = MRCD
Módulos electrónicos
| Tipo | Tensión de alimentación US | Variante | Art.-No. |
|---|---|---|---|
| MRCDB301 | DC 24 V (19,2…28,8 V) | Protección de personas | B74043120 |
| MRCDB302 | DC 24 V (19,2…28,8 V) | Protección contra incendios | B74043121 |
| MRCDB303 | DC 24 V (19,2…28,8 V) | Protección de personas, contra incendios y de instalaciones (libremente configurable) | B74043122 |
| MRCDB305 | DC 24 V (19,2…28,8 V) | Protección de personas para aplicaciones con corrientes máximas de carga pulsantes, (>1 kA para <1 s), p.ej. aplicaciones de soldadura | B74043125 |
Las bornas necesarias se incluyen en el volumen de suministro.
Transformador de medida de corriente
| Tipo | Diámetro interno | Art.-No. |
|---|---|---|
| CTBC20 | 20 mm | B98120001 |
| CTBC20P | 20 mm | B98120002 |
| CTBC35 | 35 mm | B98120003 |
| CTBC35P | 35 mm | B98120004 |
| CTBC60 | 60 mm | B98120005 |
| CTBC60P | 60 mm | B98120006 |
| CTBC120 | 120 mm | B98120007 |
| CTBC120P | 120 mm | B98120020 |
| CTBC210 | 210 mm | B98120008 |
| CTBC210P | 210 mm | B98120021 |
P = apantallamiento magnético total
Accesorios opcionales para LINETRAXX® MRCDB300 series
Accesorios
| Descripción | Ref. |
|---|---|
| Convertidor de interfaz RS-485-USB | B95012045 |
| Juego de bornas para módulo MRCD* | B74043124 |
| Clip para montaje sobre carril DIN para CTBC20 yCTBC20P* | B91080111 |
| Clip para montaje sobre carril DIN para CTBC35 y CTBC35P* | B91080112 |
* Incluido en el volumen de suministro
Fuente de alimentación
| Tipo | Transformadores conectados máx. | Ref. |
|---|---|---|
| STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112 |
