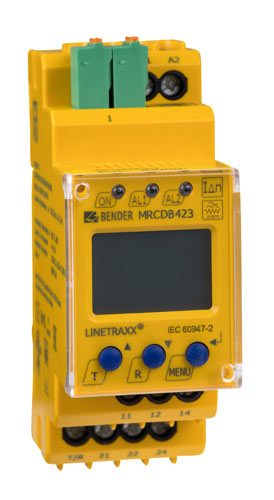

LINETRAXX® MRCDB423
Dispositivo de corriente residual modular tipo B para protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT)
El dispositivo MRCDB423 sensible a AC/DC con el correspondiente CTUB101-CTBC… se utiliza como protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT) en los que pueden producirse corrientes de falla de AC o DC.
Parte de estos sistemas son particularmente cargas que contienen rectificadores de 6 pulsos o rectificadores unidireccionales, como convertidores, cargadores de baterías, equipos de obra con drives de frecuencia variable.
Puesto que los valores se miden con transformadores de corriente, el MRCDB423 es casi independiente de la tensión nominal y de la corriente de funcionamiento del sistema monitorizado.
La corriente diferencial de funcionamiento IΔn2, el retardo de respuesta ton2 , así como la corriente diferencial medida IΔ se muestran en la pantalla estándar.
Al utilizar el MRCB423 con un transformador de corriente adecuado y un elemento de conmutación con propiedades de aislamiento, esta combinación cumple los requisitos de la IEC 60947-2 anexo M para un dispositivo de protección MRCD.
La aplicación está destinada específicamente a objetivos de protección como la protección de personas, protección contra incendios y protección de plantas. El elemento de conmutación no debe superar un tiempo de desconexión de 17 ms.
Dispositivo de corriente residual modular tipo B para protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT)
El dispositivo MRCDB423 sensible a AC/DC con el correspondiente CTUB101-CTBC… se utiliza como protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT) en los que pueden producirse corrientes de falla de AC o DC.
Parte de estos sistemas son particularmente cargas que contienen rectificadores de 6 pulsos o rectificadores unidireccionales, como convertidores, cargadores de baterías, equipos de obra con drives de frecuencia variable.
Puesto que los valores se miden con transformadores de corriente, el MRCDB423 es casi independiente de la tensión nominal y de la corriente de funcionamiento del sistema monitorizado.
La corriente diferencial de funcionamiento IΔn2, el retardo de respuesta ton2 , así como la corriente diferencial medida IΔ se muestran en la pantalla estándar.
Al utilizar el MRCB423 con un transformador de corriente adecuado y un elemento de conmutación con propiedades de aislamiento, esta combinación cumple los requisitos de la IEC 60947-2 anexo M para un dispositivo de protección MRCD.
La aplicación está destinada específicamente a objetivos de protección como la protección de personas, protección contra incendios y protección de plantas. El elemento de conmutación no debe superar un tiempo de desconexión de 17 ms.
Características
- MRCD tipo B sensible a AC/DC según IEC 60947-2 Anexo M
- Utilización como dispositivo de protección de corriente residual para la protección adicional en sistemas conectados a tierra
- Característica de funcionamiento tipo B según IEC 60755
- Medida del valor RMS de la corriente diferencial
- Indicación de alarma y prealarma a través de LEDs
- Salida de alarma y prealarma a través de relés (K1/K2)
- Control de un elemento de conmutación con propiedades de aislamiento a través del relé K2
- Medida de la monitorización de la conexión del toroidal
- Memoria de alarma
Aplicaciones
- Protección adicional (protección contra contacto indirecto) en sistemas conectados a tierra (sistemas TN y TT)
LINETRAXX® MRCDB423 Variante(s)
| Tipo | Rango de respuesta IΔn | Frecuencia nominal | Tensión de alimentación US* | Ref. |
|---|---|---|---|---|
| MRCDB423-D-1 | 30 mA…3 A | 0…2000 Hz | DC 9,6…94 V / AC 42…460 Hz, 16…72 V | B94043055 |
| MRCDB423-D-2 | 30 mA…3 A | 0…2000 Hz | DC 70…300 V / AC 42…460 Hz, 70…300 V | B94043056 |
* Valores absolutos de rango de tensión
Accesorios opcionales para LINETRAXX® MRCDB423
Transformadores de corriente externos
| Tipo | Diámetro mm | Apantallamiento | Ref. |
|---|---|---|---|
| CTUB101-CTBC20 | ø 20 | – | B78120010 |
| CTUB101-CTBC20P | ø 20 | ✓ | B78120020 |
| CTUB101-CTBC35 | ø 35 | – | B78120012 |
| CTUB101-CTBC35P | ø 35 | ✓ | B78120022 |
| CTUB101-CTBC60 | ø 60 | – | B78120014 |
| CTUB101-CTBC60P | ø 60 | ✓ | B78120024 |
| CTUB101-CTBC120 | ø 120 | – | B78120016 |
| CTUB101-CTBC120P | ø 120 | ✓ | B78120026 |
| CTUB101-CTBC210 | ø 210 | – | B78120018 |
| CTUB101-CTBC210P | ø 210 | ✓ | B78120028 |
Cable de conexión de transformador de corriente – MRCDB423
| Tipo | Longitud/m | Ref. |
|---|---|---|
| CTX-100 | 1 | B98110080 |
| CTX-250 | 2,5 | B98110081 |
| CTX-500 | 5 | B98110082 |
| CTX-1000 | 10 | B98110083 |
Accesorios
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
