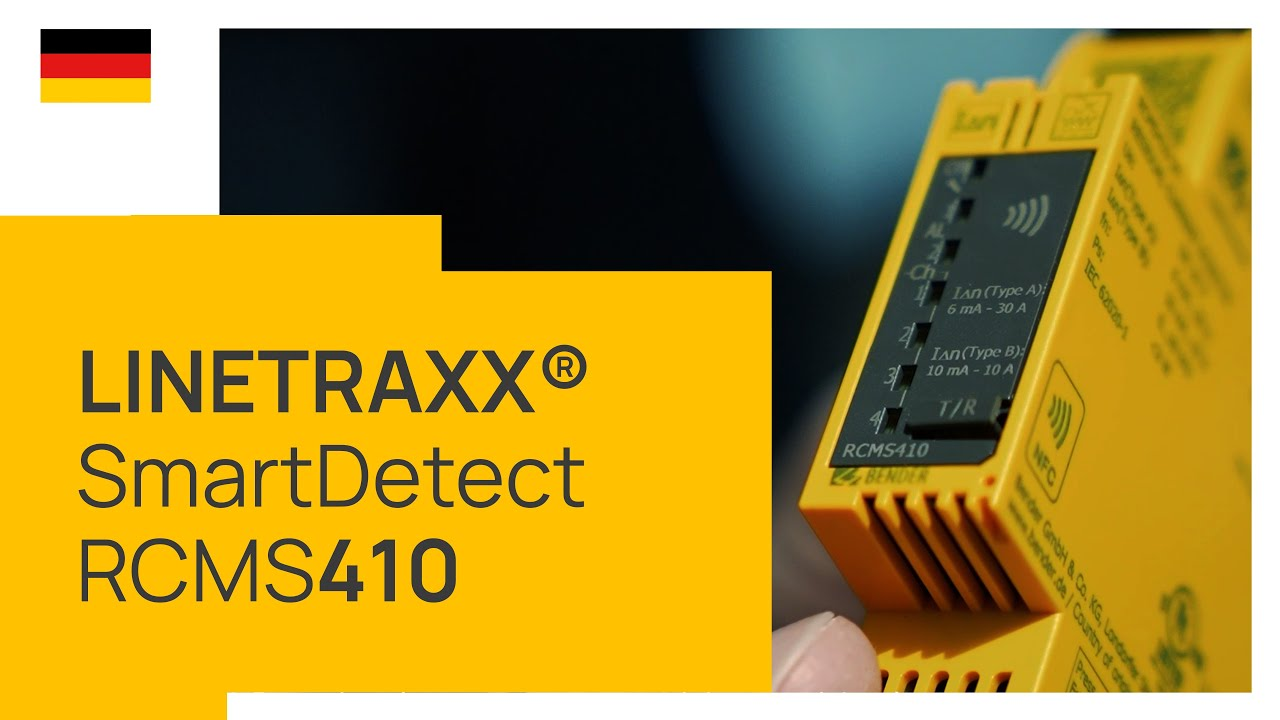

LINETRAXX® SmartDetect RCMS410
- 4 canales en una envolvente compacta
- Medida sensible a la corrientes alterna, pulsante o universal para cada canal
- Análisis de los armónicos superiores hasta el 400º
- Comportamiento de frecuencia ajustable
- Comunicación a través de diversas interfaces
El LINETRAXX® SmartDetect RCMS410 es un monitor de corriente residual compacto capaz de medir la corriente alterna, pulsante y universal para sistemas conectados a tierra. Mide corrientes residuales entre 2 mA y 70 A en corrientes AC/DC en un rango de frecuencia de 15 Hz hasta 20 kHz y ha sido desarrollado para un uso flexible en las más diversas aplicaciones.
A pesar de sus pequeñas dimensiones y su diseño compacto el RCMS410 es muy versátil. Puede monitorizar hasta 4 canales de corriente residual de manera simultánea. Gracias a los valores de respuestas ajustables de manera independiente, se puede distinguir entre la prealarma y la alarma principal, así como entre el valor RMS de las corrientes AC/DC, de los componentes individuales AC y DC. Con ayuda de funciones de análisis específicas se pueden detectar los armónicos hasta el 400º.
Además de las cuatro entradas de corriente residual, el RCMS410 dispone de otra entrada digital, así como de una salida digital y una interfaz bidireccional multifuncional (IO). Es necesario conectar transformadores de medida de corriente a las entradas de corriente residual (p.ej.: CTUB100 serie y CTAC serie).
Con sus numerosas interfaces, el RCMS410 puede integrarse fácilmente en instalaciones eléctricas nuevas y existentes. Dispone, entre otros, de un Modbus RTU que también utilizan otros proveedores.
En el RCMS410, la pantalla y los elementos de control se reducen a lo esencial. Varios LEDs de colores indican el estado actual del sistema. También hay un botón de prueba/reinicio. Los parámetros necesarios para la instalación eléctrica se ajustan a través de Modbus RTU o mediante la interfaz NFC a través de la app Bender Connect (incluso desenergizado). También es posible preajustar los parámetros de funcionamiento de fábrica.
- 4 canales en una envolvente compacta
- Medida sensible a la corrientes alterna, pulsante o universal para cada canal
- Análisis de los armónicos superiores hasta el 400º
- Comportamiento de frecuencia ajustable
- Comunicación a través de diversas interfaces
El LINETRAXX® SmartDetect RCMS410 es un monitor de corriente residual compacto capaz de medir la corriente alterna, pulsante y universal para sistemas conectados a tierra. Mide corrientes residuales entre 2 mA y 70 A en corrientes AC/DC en un rango de frecuencia de 15 Hz hasta 20 kHz y ha sido desarrollado para un uso flexible en las más diversas aplicaciones.
A pesar de sus pequeñas dimensiones y su diseño compacto el RCMS410 es muy versátil. Puede monitorizar hasta 4 canales de corriente residual de manera simultánea. Gracias a los valores de respuestas ajustables de manera independiente, se puede distinguir entre la prealarma y la alarma principal, así como entre el valor RMS de las corrientes AC/DC, de los componentes individuales AC y DC. Con ayuda de funciones de análisis específicas se pueden detectar los armónicos hasta el 400º.
Además de las cuatro entradas de corriente residual, el RCMS410 dispone de otra entrada digital, así como de una salida digital y una interfaz bidireccional multifuncional (IO). Es necesario conectar transformadores de medida de corriente a las entradas de corriente residual (p.ej.: CTUB100 serie y CTAC serie).
Con sus numerosas interfaces, el RCMS410 puede integrarse fácilmente en instalaciones eléctricas nuevas y existentes. Dispone, entre otros, de un Modbus RTU que también utilizan otros proveedores.
En el RCMS410, la pantalla y los elementos de control se reducen a lo esencial. Varios LEDs de colores indican el estado actual del sistema. También hay un botón de prueba/reinicio. Los parámetros necesarios para la instalación eléctrica se ajustan a través de Modbus RTU o mediante la interfaz NFC a través de la app Bender Connect (incluso desenergizado). También es posible preajustar los parámetros de funcionamiento de fábrica.
Características
- Monitorización permanente de corriente residual según DGUV norma 3
- 4 canales de medida para medida de corriente residual
- Medida sensible a la corriente alterna, pulsante o universal eligiendo el transformador de medida de corriente adecuado para cada canal (tipo A/F/B/B+ según IEC 60755 y VDE 0664-400)
- Monitorización permanente de la conexión del transformador de medida de corriente
- Posibilidad de evaluar por separado los componentes AC y DC, así como el valor eficaz de AC y DC de la corriente residual.
- Función opcional de sobrecorriente (estándar), baja corriente o ventana por canal
- Cada canal de medida es configurable como entrada digital
- Márgnes de respuesta: 10 mA…10 A (Tipo B/B+), 6 mA…30 A (Tipo A/F)
- Margen de frecuencia: DC…20 kHz
- Función Preset
- Función Reload
- Retardos de tiempo ajustables
- Comportamiento de frecuencia ajustable
- Análisis de los armónicos superiores hasta el 400º, cálculo del valor THD
- Una entrada digital, una entrada y salida digitales y una salida digital / analógica multifunción
- Botón integrado combinado Test/Reset, conexión para botones externos
- Un LED de estado del equipo, dos de alarma y uno por canal
- Interfaz RS-485-Schnittstelle con Modbus RTU (lectura valores de medida /parametrización)
- Compatible en la red del sistema con otras series de equipos compatibles con Modbus RTU de Bender, incluidas las series RCMB300, RCMS150-01 y RCMB13…-01
- Compatible con pasarelas del tipo COM465IP, CP9…-I
- En el Bus pueden utilizarse hasta 247 RCMS410 - Interfaz NFC para la parametrización con la App Bender Connect
- Ampliación/retrofit y modificación de funcionalidades en caso de modificación de los requisitos de vigilancia
- Conforme con DIN EN IEC 62020-1
Aplicaciones
- Medida y evaluación de corrientes diferenciales, de defecto y nominales de consumidores e instalaciones
- Vigilancia de las corrientes diferenciales de instalaciones y consumidores de uso local fijo para la determinación de plazos de inspección adecuados a la práctica según la norma de prevención de riesgos laborales DGUV Prescripción 3 y la orden sobre seguridad laboral BetrSichV
- Detección del deterioro gradual del aislamiento que permite el mantenimiento preventivo
- Vigilancia de corrientes con peligro de incendio
- Vigilancia de EMC en sistemas TN-S para detectar corrientes „vagabundas“ y puentes N-PE adicionales
- Vigilancia de conductores PE y PA para detectar que están libres de corriente
- Vigilancia de conductores N para detectar sobrecargas por corrientes armónicas
- Vigilancia de entradas digitales
LINETRAXX® SmartDetect RCMS410 Variante(s)
| Tipo | Tensión de alimentación US | Transformadores de corriente de medida que se pueden utilizar | Configurable de fábrica | Módulos de función habilitados* | Ref. | |
|---|---|---|---|---|---|---|
| RCMS410-24 | DC 24 V | Tipo A / Tipo F | (Tipo B / Tipo B+) con módulo de función B | Configuración de fábrica**, módulos de función | Personalizado (A, B, C se pueden comprar posteriormente) | B84604040 |
| RCMS410-24 | DC 24 V | Tipo A / Tipo F | Tipo B / Tipo B+ | - | B (A y C se pueden comprar posteriormente) | B84604040 |
| RCMS410-24 | DC 24 V | Tipo A / Tipo F | Tipo B / Tipo B+ | - | A, B, C | B84604042 |
* Módulos de funciones: A: Análisis de armónicos (FFT) / B: Medición sensible CA/CC y evaluación de valores / C: Conexión de transformadores de corriente externos de tipo A
** Como parte del proceso de pedido, se pueden definir ajustes de fábrica específicos del cliente junto con nuestro departamento de ventas para algunos parámetros (por ejemplo, valores de respuesta y ajustes de interfaz) con los que se entregan las unidades. La referencia a una variante configurada específica del cliente se puede encontrar entonces en el embalaje del producto individual, así como en el albarán de entrega (los parámetros modificados se enumeran allí, la asignación se realiza a través del número de artículo en el albarán de entrega y el número de serie de la unidad)
Accesorios opcionales para LINETRAXX® SmartDetect RCMS410
Fuente de alimentación
| Tipo | Transformadores conectados máx. | Ref. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112 |
Transformador de medida
| Tipo |
|---|
| CTUB100 serie |
| CTBS25 |
| CTAC serie |
| W…-S… serie |
| WR…S(P)serie |
| WS serie |
| WS…S serie |
