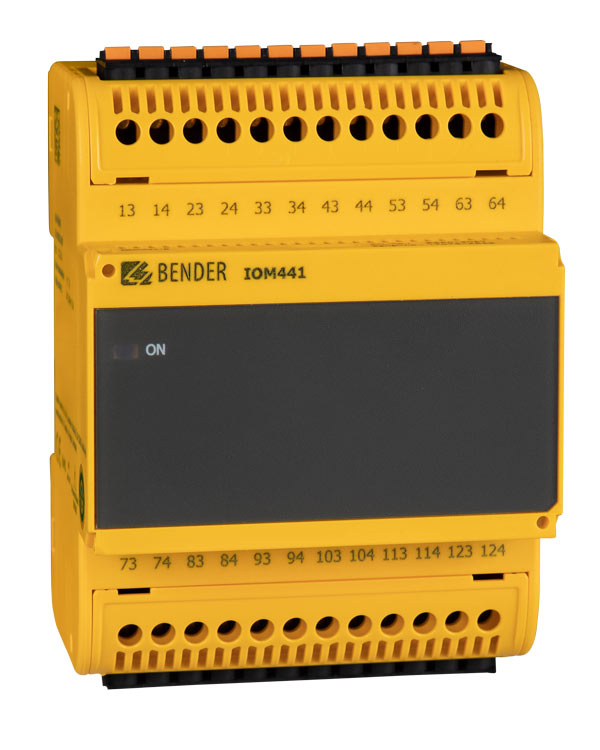

IOM441-S / IOM441W-S
- Extension of the EDS44x by 12 potential-free contacts
- N/O and N/C configurable
- Optional insulation fault location or residual current function
- Easy commissioning
El módulo de relés IOM441-S sirve para ampliar aparatos de Bender, como p. ej., EDS44x. En el IOM441-S, p. ej., los mensajes de alarma del dispositivo base pueden convertirse en órdenes de conmutación para las 12 salidas de relé (contactos N/O). La comunicación entre ambos aparatos se realiza mediante el bus Bender-Backbone (bus BB), que está montado en la parte posterior del aparato. El bus BB también suministra la tensión de alimentación del IOM441-S.
La actualización del software del IOM441-S es posible mediante el bus BB. Los parámetros y los estados de conmutación se almacenan en el IOM441-S. En algunos dispositivos base solamente se puede conectar un IOM441-S (ver la hoja de datos del respectivo dispositivo base)
- Extension of the EDS44x by 12 potential-free contacts
- N/O and N/C configurable
- Optional insulation fault location or residual current function
- Easy commissioning
El módulo de relés IOM441-S sirve para ampliar aparatos de Bender, como p. ej., EDS44x. En el IOM441-S, p. ej., los mensajes de alarma del dispositivo base pueden convertirse en órdenes de conmutación para las 12 salidas de relé (contactos N/O). La comunicación entre ambos aparatos se realiza mediante el bus Bender-Backbone (bus BB), que está montado en la parte posterior del aparato. El bus BB también suministra la tensión de alimentación del IOM441-S.
La actualización del software del IOM441-S es posible mediante el bus BB. Los parámetros y los estados de conmutación se almacenan en el IOM441-S. En algunos dispositivos base solamente se puede conectar un IOM441-S (ver la hoja de datos del respectivo dispositivo base)
Características
- Ampliación de dispositivos Bender con 12 relés
- N/O y N/C a elección
Aplicaciones
- Ampliación de los canales de medida durante la localización de fallos de aislamiento mediante contactos libres de potencial
IOM441-S / IOM441W-S Variante(s)
| Tipo | Tensión de alimentación US | Opción „W“ | Ref. |
|---|---|---|---|
| IOM441-S | DC 24 V | – | B95012057 |
| IOM441W-S | DC 24 V | x | B95012057W |
Accesorios opcionales para IOM441-S / IOM441W-S
| Designación | Ref. |
|---|---|
| Kit conector bornas de tornillo* | B95012901 |
| Kit conector bornas enchufable | B95012902 |
| Accesorios mecánicos* (tapa de terminales + 2 clips de montaje) | B95012903 |
| Conector BB bus 4TE* (Requiere una placa de circuito impreso a juego en la unidad base) | B98110002 |
* incluido en el suministro
Descargas para IOM441-S / IOM441W-S
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| IOM44x | Declaración de conformidad CE | 76.1 KB | 2022/08/1212.08.2022 | ||
| IOM441-S/IOM441W-S | Datos técnicos | 370.9 KB | DE | 2022/06/0909.06.2022 | D00300 |
| IOM441-S/IOM441W-S | Manuales | 1.5 MB | DE | 2022/06/0909.06.2022 | D00300 |
| IOM441-S/IOM441W-S | Manuales | 1.5 MB | EN | 2022/06/0909.06.2022 | D00300 |
| IOM441-S/IOM441W-S | Datos técnicos | 367.5 KB | EN | 2022/06/0909.06.2022 | D00300 |
| IOM441-S/IOM441W-S | Datos técnicos | 369.1 KB | FR | 2022/06/0909.06.2022 | D00300 |
| IOM441-S/IOM441W-S | Datos técnicos | 371.4 KB | ES | 2022/06/0909.06.2022 | D00300 |
