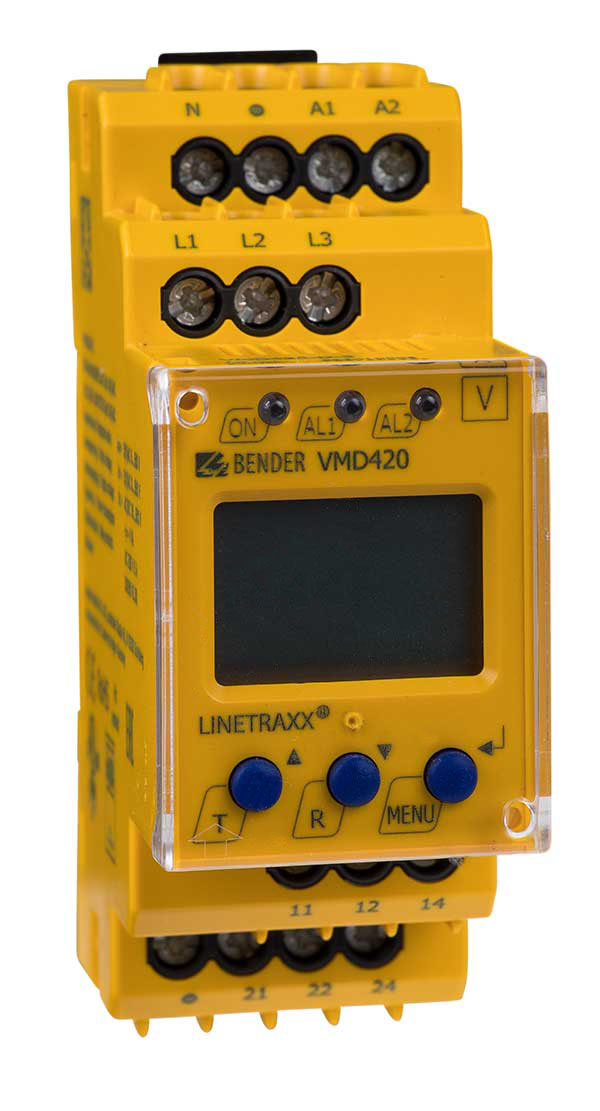

LINETRAXX® VMD420
- Vigilancia de la subtensión, sobretensión y frecuencia en sistemas 3(N)AC 0…500 V
- Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
- Vigilancia de la asimetría, fallo de fases, secuencia de fases
- Retardo de arranque, de reacción y de desactivación ajustables
Los relés de tensión de la serie VME420 están diseñados para monitorear la frecuencia y la minima y máxima tensión entre dos umbrales de medida (función de ventana de medida) en sistemas 3(N) AC. Las tensiones son medidas en valores r.m.s., el valor de medida se muestra continuamente en la pantalla LCD. El valor de medida más alto desde la activación de los relés es almacenado. Ya que cuenta con tiempos de respuesta ajustables, se pueden considerar características especiales de instalación como procedimientos de encendido especiales, variaciones de tensión en periodos cortos, etc. La serie VMD420 requiere una fuente de alimentación externa.
- Vigilancia de la subtensión, sobretensión y frecuencia en sistemas 3(N)AC 0…500 V
- Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
- Vigilancia de la asimetría, fallo de fases, secuencia de fases
- Retardo de arranque, de reacción y de desactivación ajustables
Los relés de tensión de la serie VME420 están diseñados para monitorear la frecuencia y la minima y máxima tensión entre dos umbrales de medida (función de ventana de medida) en sistemas 3(N) AC. Las tensiones son medidas en valores r.m.s., el valor de medida se muestra continuamente en la pantalla LCD. El valor de medida más alto desde la activación de los relés es almacenado. Ya que cuenta con tiempos de respuesta ajustables, se pueden considerar características especiales de instalación como procedimientos de encendido especiales, variaciones de tensión en periodos cortos, etc. La serie VMD420 requiere una fuente de alimentación externa.
Características
- Vigilancia de la subtensión, sobretensión y frecuencia en sistemas 3(N)AC 0…500 V
- Vigilancia de la asimetría, fallo de fases, secuencia de fases
- Diversas funciones de vigilancia seleccionables < U, > U, < f, > f
- Retardo de arranque, de reacción y de desactivación ajustables
- Histéresis de conmutación ajustable
- Medición del valor efectivo (AC + DC)
- Indicación digital del valor de medida a través de display LC multifunción
- Función Preset (parametrización básica automática)
- LEDs para servicio, Alarma 1, Alarma 2
- Memoria de valores de medida para el valor de activación
- Autovigilancia permanente
- Tecla Test/Reset interna
- Dos relés de alarma separados, cada uno con 1 contacto conmutado
- Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable
- Protección por contraseña para el ajuste del aparato
- Tapa transparente precintable
- Carcasa de 2 módulos (36 mm)
- Bornas de presión (dos bornas por conexión)
- Conforme con RoHS
Aplicaciones
- Vigilancia de máquinas e instalaciones susceptibles a la tensión
- Conexión y desconexión de instalaciones a partir de una determinada tensión
- Vigilancia de suministros de corriente de emergencia o de relevo
- Vigilancia de la tensión de conexión de consumidores móviles
- Protección para motores trifásicos contra fallo y desviación de fase
- Protección de transformadores mediante el reconocimiento de cargas asimétricas
LINETRAXX® VMD420 Variante(s)
| Tipo | Tensión de alimentación US* | Tensión nominal de red Un* | Ref** |
|---|---|---|---|
| VMD420-D-1 | AC 16…72 V / DC 9,6…94 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V 15…460 Hz | B73010005 B93010005 |
| VMD420-D-2 | AC/DC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010006 B93010006 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para LINETRAXX® VMD420
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
Descargas para LINETRAXX® VMD420
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| UKCA - VMx42x | Declaración de conformidad | 156.3 KB | 2024/10/0707.10.2024 | ||
| TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x and VMx420 | Certificados | 416.9 KB | EN | 2024/06/2626.06.2024 | |
| TÜV NORD - isoHV42x, AGH42x, isoHV52x, isoRW42x und VMx420 | Certificados | 436.9 KB | DE | 2024/06/2626.06.2024 | |
| VMx42x | Declaración de conformidad CE | 104.6 KB | 2024/10/0707.10.2024 | ||
| VMD420 | Manuales | 5.7 MB | DE | 2022/06/0909.06.2022 | D00137 |
| VMD420 | Manuales | 5.7 MB | EN | 2022/06/0909.06.2022 | D00137 |
| VMD420 | Manuales | 844.6 KB | ES | 2019/05/1313.05.2019 | D00137 |
| VMD420 | Datos técnicos | 374.0 KB | DE | 2022/06/0909.06.2022 | D00137 |
| VMD420 | Datos técnicos | 372.2 KB | EN | 2022/08/1010.08.2022 | D00137 |
| VMD420 | Datos técnicos | 375.7 KB | ES | 2022/06/0909.06.2022 | D00137 |
| VMD420 | Datos técnicos | 540.4 KB | ZH | 2019/05/1313.05.2019 | D00137 |
| XM420-Schnittstellenoptionen | Datos técnicos | 264.1 KB | DE | 2019/05/1313.05.2019 | |
| XM420 interface options | Datos técnicos | 223.5 KB | EN | 2019/05/1313.05.2019 | D00051 |
| VMD420 | Guías rápida | 964.6 KB | DE | 2024/05/2323.05.2024 | D00137 |
| VMD420 | Guías rápida | 964.6 KB | EN | 2024/05/2323.05.2024 | D00137 |
| Changed variants of relays from goldplated to silver-plated contacts | Información técnica | 166.3 KB | EN | 2022/06/2727.06.2022 | |
| Geänderte Relaisvarianten von vergoldeten Kontakten auf versilberte Kontakte | Información técnica | 166.3 KB | DE | 2022/06/2727.06.2022 |
