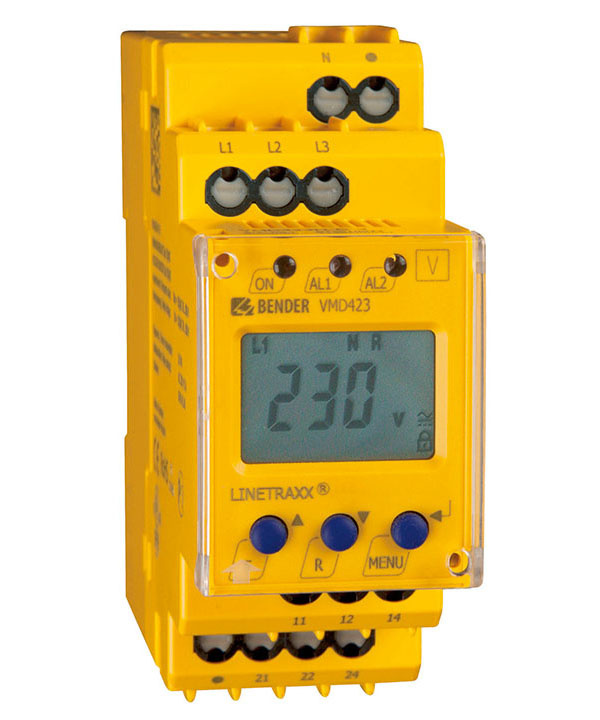

LINETRAXX® VMD423/VMD423H

De acuerdo con DIN V VDE V 0126-1-1, la tensión y la frecuencia deben ser monitoreadas cuando se alimenta a la red eléctrica pública con generadores privados >30 kW (así como con centrales de ciclo combinado, plantas eólicas, hidroeléctricas y sistemas fotovoltaicos). La serie VMD423 trifásica de monitores de frecuencia y tensión, monitoriza en el punto de alimentación a la red eléctrica pública. En ese punto de la red de media tensión, la tensión y la frecuencia se miden con un transformador de tensión (100 V). Un relé de alarma se activa en menos de < 80 ms cuando los valores limites se sobrepasan (Valores de respuesta de acuerdo con la norma VDEW “Sistemas generadores de tensión privados en la red de media tensión”). Una sobretension (>U2), medido como valor promedio en un periodo de 10 minutos, hará que se active el relé. Las tensiones se miden como valores r.m.s. También se monitorizan la asimetría, los fallos de fase y la secuencia de fase. La serie VMD423 requiere una fuente de alimentación externa, aunque la versión VMD423H se alimenta desde la tensión del sistema.

¿Alguna duda? Contáctenos!

De acuerdo con DIN V VDE V 0126-1-1, la tensión y la frecuencia deben ser monitoreadas cuando se alimenta a la red eléctrica pública con generadores privados >30 kW (así como con centrales de ciclo combinado, plantas eólicas, hidroeléctricas y sistemas fotovoltaicos). La serie VMD423 trifásica de monitores de frecuencia y tensión, monitoriza en el punto de alimentación a la red eléctrica pública. En ese punto de la red de media tensión, la tensión y la frecuencia se miden con un transformador de tensión (100 V). Un relé de alarma se activa en menos de < 80 ms cuando los valores limites se sobrepasan (Valores de respuesta de acuerdo con la norma VDEW “Sistemas generadores de tensión privados en la red de media tensión”). Una sobretension (>U2), medido como valor promedio en un periodo de 10 minutos, hará que se active el relé. Las tensiones se miden como valores r.m.s. También se monitorizan la asimetría, los fallos de fase y la secuencia de fase. La serie VMD423 requiere una fuente de alimentación externa, aunque la versión VMD423H se alimenta desde la tensión del sistema.

¿Alguna duda? Contáctenos!

Características

VMD423 con tensión de alimentación separada
El VMD423H se alimenta desde la red vigilada
Vigilancia de la subtensión, sobretensión, subfrecuencia y sobrefrecuencia en sistemas 3(N)AC AC 0…500 V
Vigilancia de la sobretensión como valor promedio del intervalo de medida de 10 minutos actual correspondiente
Vigilancia de la asimetría, fallo de fases, secuencia de fases
Retardo de arranque, de respuesta y de desactivación ajustables
Histéresis de conmutación ajustable
Medición del valor efectivo (AC + DC)
Indicación digital del valor de medida a través de display LC multifunción
LEDs para servicio, Alarma 1, Alarma 2

Memoria de valores de medida para el valor de activación
Autovigilancia permanente
Tecla Test/Reset interna
Dos relés de alarma separados, cada uno con 1 contacto conmutado
Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable
Protección por contraseña para ajustes del aparato
Tapa transparente precintable
Bornas de presión (dos bornas por conexión)
Carcasa de 2 módulos (36 mm)
Conforme con RoHS

Aplicaciones

Vigilancia de puntos de conmutación automáticos entre instalaciones autogeneradoras en redes paralelas y la red pública de baja tensión
Aplicaciones según DIN V VDE V 0126-1-1 (VDE V 0126-1-1): 2006-02, C 10/11, EN 50438:2007
Universal para instalaciones fotovoltaicas, plantas de cogeneración, instalaciones eólicas e hidráulicas
