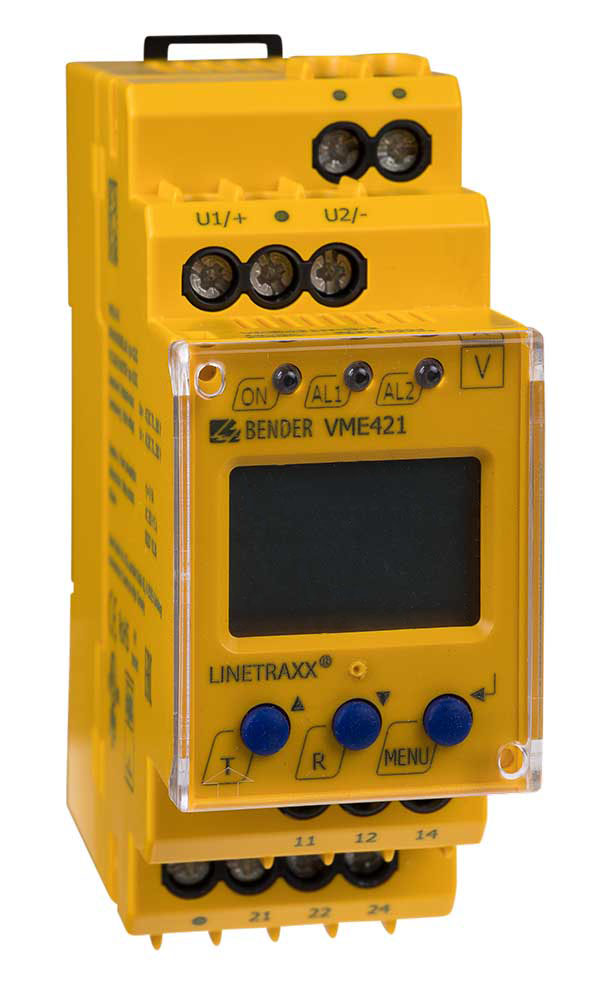

LINETRAXX® VME421H
- Vigilancia de la subtensión, sobretensión y frecuencia de sistemas AC/DC 9,6…150 V (VME421H-D-1), 70…300 V (VME421H-D-2)
- Acumulador de energía integrado
- Diversas funciones de vigilancia seleccionables < U, > U, < f/> f
- Protección por contraseña para el ajuste del aparato
- Función Preset (parametrización básica automática)
Los relés de tensión de la serie VME421H vigilan frecuencias, mínima tensión, máxima tensión y la tensión entre dos valores (función ventana) en sistemas AC y DC. Las tensiones son medidas en valor eficaz. El valor actual medido es mostrado en la pantalla LCD de forma permanente. El valor medido en el momento del disparo de los contactos de alarma es memorizado. Mediante el ajuste de retardos se puede adaptar el vigilante a las condiciones específicas de la instalación, p.ej. fases de arranque condicionadas por el consumidor, breves variaciones de tensión, etc. La ejecución VME421H toma la tensión auxiliar del propio sistema a vigilar, disponiendo de un acumulador de energía interno.
- Vigilancia de la subtensión, sobretensión y frecuencia de sistemas AC/DC 9,6…150 V (VME421H-D-1), 70…300 V (VME421H-D-2)
- Acumulador de energía integrado
- Diversas funciones de vigilancia seleccionables < U, > U, < f/> f
- Protección por contraseña para el ajuste del aparato
- Función Preset (parametrización básica automática)
Los relés de tensión de la serie VME421H vigilan frecuencias, mínima tensión, máxima tensión y la tensión entre dos valores (función ventana) en sistemas AC y DC. Las tensiones son medidas en valor eficaz. El valor actual medido es mostrado en la pantalla LCD de forma permanente. El valor medido en el momento del disparo de los contactos de alarma es memorizado. Mediante el ajuste de retardos se puede adaptar el vigilante a las condiciones específicas de la instalación, p.ej. fases de arranque condicionadas por el consumidor, breves variaciones de tensión, etc. La ejecución VME421H toma la tensión auxiliar del propio sistema a vigilar, disponiendo de un acumulador de energía interno.
Características
- Vigilancia de la subtensión, sobretensión y frecuencia de sistemas AC/DC 9,6…150 V (VME421H-D-1), 70…300 V (VME421H-D-2)
- Sin tensión de alimentación separada
- Acumulador de energía integrado
- Diversas funciones de vigilancia seleccionables < U, > U, < f/> f
- Retardo de arranque, de respuesta y de desactivación
- Histéresis de conmutación ajustable
- Medición del valor efectivo (AC + DC)
- Indicación digital del valor de medida a través de display LC multifunción
- Función Preset (parametrización básica automática)
- LEDs para servicio, Alarma 1, Alarma 2
- Memoria de valores de medida para el valor de activación
- Autovigilancia permanente
- Tecla Test/Reset interna
- Dos relés de alarma separados, cada uno con 1 contacto conmutado
- Corriente de reposo/trabajo y comportamiento de la memoria de errores seleccionable
- Protección por contraseña para el ajuste del aparato
- Tapa transparente precintable
- Carcasa de 2 módulos (36 mm)
- Bornas de presión (dos bornas por conexión)
- Conforme con RoHS
Aplicaciones
- Vigilancia de tensión y frecuencia en máquinas e instalaciones monofásicas
- Vigilancia de contacto a tierra a través de transformador de tensión en redes de media tensión
- Vigilancia de sistemas de baterías
- Conexión y desconexión de instalaciones a partir de una determinada tensión
LINETRAXX® VME421H Variante(s)
| Tipo | Tensión nominal de red Un* | Valores de respuesta | Ref.** |
|---|---|---|---|
| VME421H-D-1 | DC 9,6…150 V / AC 9,6…150 V, 15…46 Hz | AC/DC 9,6…150 V | B73010003 B93010003 |
| VME421H-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | AC/DC 70…300 V | B73010004 B93010004 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para LINETRAXX® VME421H
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
Descargas para LINETRAXX® VME421H
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| UKCA - VMx42x | Declaración de conformidad | 156.3 KB | 2024/10/0707.10.2024 | ||
| VME421H | Guías rápida | 803.4 KB | DE | 2024/05/2323.05.2024 | D00141 |
| VME421H | Guías rápida | 803.4 KB | EN | 2024/05/2323.05.2024 | D00141 |
| VMx42x | Declaración de conformidad CE | 104.6 KB | 2024/10/0707.10.2024 | ||
| VME421H | Manuales | 2.2 MB | DE | 2019/05/1313.05.2019 | D00141 |
| VME421H | Manuales | 2.1 MB | EN | 2019/05/1313.05.2019 | D00141 |
| VME421H | Manuales | 452.3 KB | ES | 2019/05/1313.05.2019 | D00141 |
| VME421H | Datos técnicos | 414.9 KB | DE | 2021/12/2323.12.2021 | D00141 |
| VME421H | Datos técnicos | 409.2 KB | EN | 2022/08/1010.08.2022 | D00141 |
| VME421H | Datos técnicos | 394.3 KB | ES | 2021/12/2323.12.2021 | D00141 |
| VME421H | Datos técnicos | 540.1 KB | ZH | 2019/05/1313.05.2019 | D00141 |
| XM420-Schnittstellenoptionen | Datos técnicos | 264.1 KB | DE | 2019/05/1313.05.2019 | |
| XM420 interface options | Datos técnicos | 223.5 KB | EN | 2019/05/1313.05.2019 | D00051 |
