W0-S20…W5-S210, W10/600

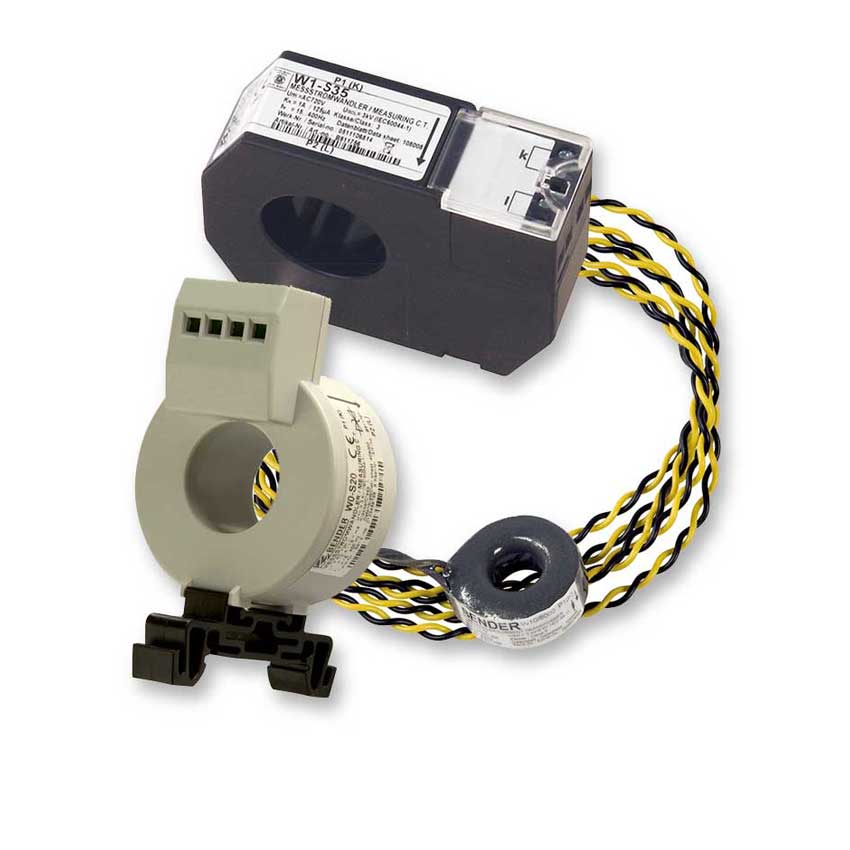

Los W0-S20…W5-S210 son toroidales de medida de alta sensibilidad, que convierten corrientes diferenciales de hasta 100 A en señales evaluables por RCM o señales EDS
La conexión con el aparato apropiado se realiza mediante dos conductores. Según el tipo de conductor utilizado, la distancia entre el toroidal y el relé puede llegar hasta 40 m. Es importante observar que todos los conductores activos pasen por el toroidal de medida y que los conductores no estén apantallados.
Un conductor de protección existen no debe pasar por el toroidal!
Los W0-S20…W5-S210 son toroidales de medida de alta sensibilidad, que convierten corrientes diferenciales de hasta 100 A en señales evaluables por RCM o señales EDS
La conexión con el aparato apropiado se realiza mediante dos conductores. Según el tipo de conductor utilizado, la distancia entre el toroidal y el relé puede llegar hasta 40 m. Es importante observar que todos los conductores activos pasen por el toroidal de medida y que los conductores no estén apantallados.
Un conductor de protección existen no debe pasar por el toroidal!
Aplicaciones
- para vigilantes de corriente diferencial (RCM)
- para sistemas de vigilancia de corriente diferencial (RCMS)
- para dispositivos de localización de fallos de aislamiento (EDS)
W0-S20…W5-S210, W10/600 Variante(s)
| Tipo | Diámetro interior | Ref. |
|---|---|---|
| W10/600 | ø 10 mm | B911761 |
| W0-S20 | ø 20 mm | B911787 |
| W1-S35 | ø 35 mm | B911731 |
| W2-S70 | ø 70 mm | B911732 |
| W3-S105 | ø 105 mm | B911733 |
| W4-S140 | ø 140 mm | B911734 |
| W5-S210 | ø 210 mm | B911735 |
Homologaciones
| Tipo | UL | EAC | LR |
|---|---|---|---|
| W10/600 | -- | -- | × |
| W0-S20 | -- | × | × |
| W1-S35 | × | × | × |
| W2-S70 | × | × | × |
| W3-S105 | × | × | × |
| W4-S140 | × | × | × |
| W5-S210 | × | × | × |
