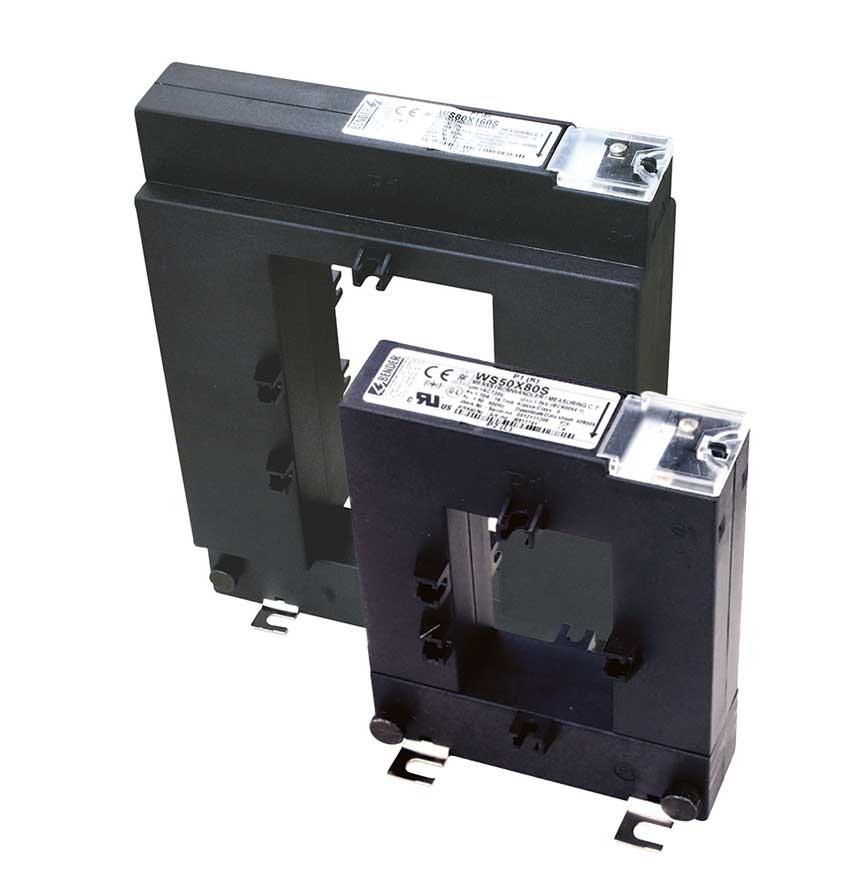

WS50x80S…WS80x160S
Los toroidales de dos piezas de la serie WS50x80S…WS80x160S son transformadores de medida de alta sensibilidad, para la medida de corriente diferencial de 10 mA a 100 A con los RCM o para convertir la señal EDS.
Su aplicación es la instalación a posteriori en instalaciones existentes, que no pueden ser desconectadas. La conexión con el correspondiente aparato se realiza mediante un cable de dos hilos. Según el tipo de cable utilizado, la distancia entre el toroidal y el equipo puede llegar hasta 40 m. Es importante observar que todos los conductores activos pasen por el toroidal y que estén conductores no estén apantallados.
El conductor de tierra debe pasarse por el toroidal!
Los toroidales de dos piezas de la serie WS50x80S…WS80x160S son transformadores de medida de alta sensibilidad, para la medida de corriente diferencial de 10 mA a 100 A con los RCM o para convertir la señal EDS.
Su aplicación es la instalación a posteriori en instalaciones existentes, que no pueden ser desconectadas. La conexión con el correspondiente aparato se realiza mediante un cable de dos hilos. Según el tipo de cable utilizado, la distancia entre el toroidal y el equipo puede llegar hasta 40 m. Es importante observar que todos los conductores activos pasen por el toroidal y que estén conductores no estén apantallados.
El conductor de tierra debe pasarse por el toroidal!
Aplicaciones
- para vigilantes de corriente diferencial (RCM)
- para sistemas de vigilancia de corriente diferencial (RCMS)
- para dispositivos de localización de fallos de aislamiento (EDS)
WS50x80S…WS80x160S Variante(s)
| Tipo | Dimensiones interiores (mm) | Ref. |
|---|---|---|
| WS50x80S | 50 x 80 | B911741 |
| WS80x80S | 80 x 80 | B911742 |
| WS80x120S | 80 x 120 | B911743 |
| WS80x160S | 80 x 160 | B911755 |
Homologaciones
| Tipo | UL | EAC | LR |
|---|---|---|---|
| WS50x80S | × | × | × |
| WS80x80S | × | × | × |
| WS80x120S | × | × | × |
| WS80x160S | -- | × | × |
Descargas para WS50x80S…WS80x160S
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| WS50x80S…WS80x160S | Datos técnicos | 361.5 KB | DE | 2021/05/1212.05.2021 | D00145 |
| WS50x80S…WS80x160S | Datos técnicos | 361.1 KB | EN | 2021/05/1212.05.2021 | D00145 |
| WS50x80S…WS80x160S | Datos técnicos | 362.6 KB | ES | 2021/05/1212.05.2021 | D00145 |
